LED测量

随着LED产业的快速发展,LED的特性测量问题日益受到国际社会的关注。与白炽灯、荧光灯等传统光源相比,发光二极管(LED)具有寿命长、光效高、功耗低及便于维修等优点,因此,对LED性能参数的测试显得尤为重要。评价LED性能参数主要由LED主波长;色坐标;光强;光亮度;色温等相关光色参数来决定。


LED测量有很特别的应用需求,Avantes公司在配置系统和应用方面有丰富的经验,可以帮助客户配置适合其应用的系统。Avantes在LED领域研究多年,开发出很多满足大多数LED计量要求的系统。发光二极管(LED)有多种颜色和亮度,因而对LED进行精确测量是必要的。这些测量分为两种范畴:光度测量和辐射测量。光度测量仅涉及可见辐射,即人眼可以响应的波长范围。而辐射测量的波长范围要超过该范围。在二者中,LED可表征为发射功率或强度。发射功率是LED发出的所有功率(光通量),单位是流明或瓦,光的收集和测量与光通量方向无关。光强则是光源发出并沿指定方向的单位立体角中的通光比,单位是坎德拉。


目前LED已在全球进行大面积推广,未来会逐步取代我们现有常规白炽灯和节能灯,我们日常接触的LED一般都是以终端产品;LED照明灯、LED台灯、LED交通灯、LED隧道灯等各式各样的LED产品,因此面向不同的应用,会根据LED发光波长和光色参数去选取合适LED,这就需要对LED进行波长分析;LED分光机是目前LED分选中有效手段。


LED分光机即通过对LED发出光的波长(颜色)、光强、电流电压大小进行分类筛选的机器,主要由高速光谱仪、电参量测量仪、机械传送系统三部分组成;其中高速光谱仪是LED分光机的核心和关键部件;是测量LED波长,光强等光学参数主要部件。



如果要测量LED总光通量就要把它放置在积分球中,Avantes公司提供全系列30-200mm内径的积分球。


AvaSpec-ULS2048光纤光谱仪有很高的可靠性,光谱仪的光学元件和底板间采用无应力装配,出厂前经过特殊工序处理,因此环境温度对光谱仪影响极小,环境温度每变化1℃仅漂移0.1个像元;良好的温度稳定性确保了长时间测量的精确性和可重复性。完全适应工业测试环境;同时具有功能强大、性价比高、测量精度高、测量速度快;在LED分光机一般可达30-50K高速分光。

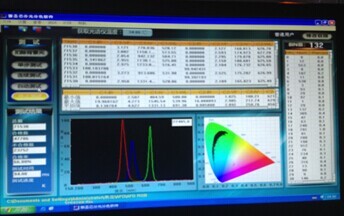

对于基本的光度和辐射测量(光通量除外),典型配置为AvaSpec-ULS2048-USB2-FCPC光谱仪,配置25或50μm狭缝和300线光栅,波长范围360-1100nm,分辨率(FWHM)为1.4-2.4nm,2米光纤(FC-UV200-2-FC-SMA),光纤的测量端配有直径3.9mm的余弦校正器(CC-UV/VIS)。整个系统用NIST可溯源标准光源在特定的波长范围做特定的辐射定标(μW/cm2/nm),定标后的系统可用AvaSoft-IRRAD软件来测量并得到以下参数:X, Y, Z, x, y, z, u, v, CRI、色温、主波长、补色主波长、半高宽、重心、峰值波长、纯度等。此外,原始数据和色坐标也可以显示。此外,测量时可使用更长的光纤,并用AvaTripod三脚架把余弦校正器固定在固定位置。系统可用Avantes提供的动态链接库(DLL)通过C#、C++及其他的编译环境进行二次开发。

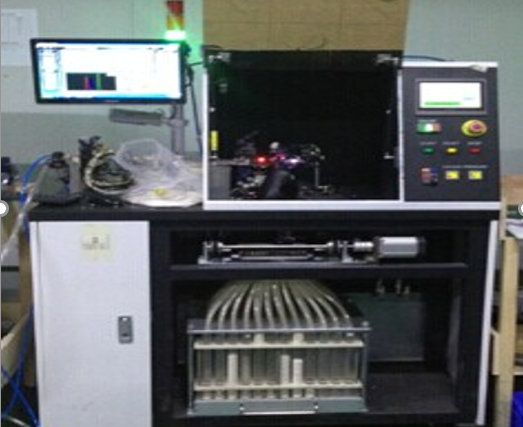

在大赢数控设备(深圳)有限公司的LED分光机中得到成功应用
